SAE 100R17 е вид хидравличен маркуч, който обикновено се използва в различни индустриални приложения. Като доставчик на маркучи SAE 100R17, често получавам запитвания дали този маркуч може да се използва в пневматични системи. В тази публикация в блога ще проуча подробно този въпрос, разглеждайки характеристиките на маркучите SAE 100R17 и изискванията на пневматичните системи.
Разбиране на SAE 100R17 маркучи
SAE 100R17 маркучите са предназначени за хидравлични приложения с високо налягане. Обикновено са конструирани с вътрешна тръба, изработена от синтетичен каучук, която е устойчива на хидравлични течности. След това вътрешната тръба се подсилва с множество слоеве с опънала опъната от опън стоманена плитчина, осигуряваща маркуча със сила на издържане на високо налягане. Външният капак на маркуча също е изработен от синтетичен каучук, който предлага защита срещу абразия, озон и атмосферни влияния.
Стандартът SAE 100R17 определя размерите, изискванията за производителност и процедурите за тестване за тези маркучи. Тези маркучи са оценени за работно налягане до определена граница, което се определя от техния размер и конструкция. Например маркучите с по -малък диаметър могат да имат по -ниска работно налягане в сравнение с по -големия диаметър.
Изисквания на пневматичните системи
Пневматичните системи използват сгъстен въздух за предаване на мощност и изпълнение на различни задачи. Тези системи имат различни изисквания в сравнение с хидравличните системи.
Обхват на налягането
Пневматичните системи обикновено работят при по -ниско налягане в сравнение с хидравличните системи. Типичните работни налягания в пневматичните системи варират от 30 до 150 psi (паунда на квадратен инч), докато хидравличните системи могат да работят на налягане до няколко хиляди psi.
Съвместимост с течности
В пневматичните системи работната течност е сгъстен въздух. Това е различно от хидравличните системи, които използват хидравлични течности като минерално масло, синтетично масло или вода - гликолни смеси. Вътрешната тръба на маркуча в пневматична система трябва да бъде съвместима с въздуха и не трябва да отделя замърсители във въздушния поток.
Дебит и скорост
Пневматичните системи изискват правилна скорост на потока и скорост на сгъстения въздух, за да се осигури ефективна работа. Маркучът, използван в пневматична система, трябва да има подходящ вътрешен диаметър, за да позволи необходимия поток въздух, без да причинява прекомерни спадове на налягането.
Може ли SAE 100R17 да се използва в пневматични системи?
Разглеждане на налягането
Тъй като SAE 100R17 маркучите са предназначени за хидравлични приложения с високо налягане, те могат лесно да издържат на сравнително ниското налягане, открито в пневматичните системи. По отношение на оценката на налягането, SAE 100R17 маркучите са повече от способни да се справят с налягането в пневматичните системи. Важно е обаче да се отбележи, че използването на маркуч с много по -висока оценка на налягането, отколкото се изисква, може да не е най -ефективното решение.
Съвместимост с течности
Вътрешната тръба на SAE 100R17 маркучи е проектирана така, че да бъде съвместима с хидравлични течности. Въпреки че тези маркучи могат да бъдат съвместими с въздуха по отношение на това, че не реагират химически с него, има потенциален проблем на материала на вътрешната тръба, освобождаващ малки частици или химикали във въздушния поток. В някои пневматични приложения, където се изисква чист въздух, като например при преработка на храни или медицинско оборудване, това може да бъде важен проблем.
Характеристики на потока
SAE 100R17 маркучите са проектирани да се справят с потока на хидравлични течности, които имат различен вискозитет и характеристики на потока в сравнение с въздуха. Вътрешният диаметър и гладкостта на вътрешната тръба на тези маркучи може да не бъдат оптимизирани за потока на въздуха. Това може да доведе до по -големи спадове на налягането в пневматичната система, намалявайки общата ефективност на системата.
Алтернативи за пневматични системи
Ако търсите маркучи, специално създадени за пневматични системи, има няколко алтернативи.
Една от опциите еMT T98 Големи размеримаркуч, който е предназначен да отговаря на специфичните изисквания на пневматичните приложения. Тези маркучи са оптимизирани за потока на въздуха, имат подходящи оценки на налягането за пневматични системи и са изработени от материали, които са съвместими със сгъстен въздух.
Друга алтернатива еSAE 100R19маркуч. Въпреки че е и хидравличен маркуч, той може да е по -подходящ за някои пневматични приложения в зависимост от специфичните изисквания. Той има различни характеристики на строителството и производителността в сравнение с SAE 100R17, което може да го направи по -подходящ за определени пневматични настройки.

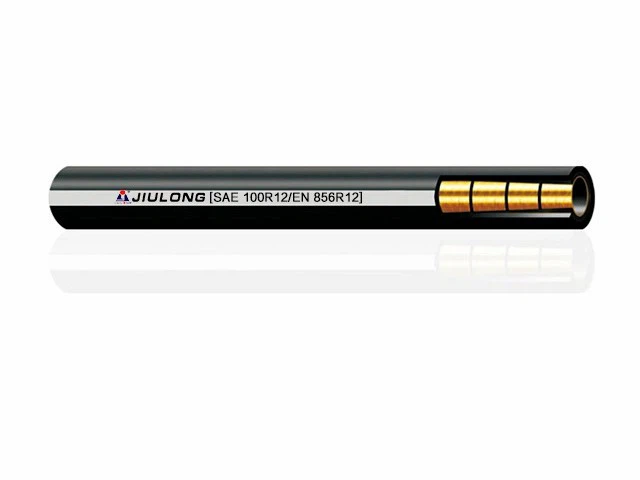

TheSAE 100R12Маркучът също си струва да се обмисли. Той е проектиран за хидравлични приложения с високо налягане, но в някои случаи може да се използва в пневматични системи, особено когато системата изисква маркуч с определено ниво на издръжливост и сила.
Заключение
В заключение, докато SAE 100R17 маркучите могат технически да се използват в пневматични системи поради техните оценки с високо налягане, те може да не са най -идеалният избор. Разликите в съвместимостта на течността, характеристиките на потока и потенциала за замърсяване правят необходимо внимателно да се оцени дали маркучите SAE 100R17 са подходящи за определено пневматично приложение.
Ако сте в процес на избор на маркучи за вашата пневматична система, препоръчвам да се консултирате с професионалист, за да определите най -добрия вариант въз основа на вашите специфични изисквания. Като доставчик на маркучи SAE 100R17, аз също съм на разположение, за да предоставя повече информация и насоки за подбора на маркуча. Независимо дали се нуждаете от маркуч за хидравлична или пневматична система, мога да ви помогна да намерите подходящия продукт, който отговаря на вашите нужди. Ако се интересувате от закупуване на маркучи SAE 100R17 или научаване на повече за нашите продукти, моля не се колебайте да се свържете с мен за по -нататъшно обсъждане и договаряне на поръчки.
ЛИТЕРАТУРА
- „Наръчник за хидравлични маркучи и фитинги“ от експерт в индустрията.
- SAE Международна стандартна документация за SAE 100R17, SAE 100R19 и SAE 100R12.
- Техническа литература за дизайна и експлоатацията на пневматичната система.
